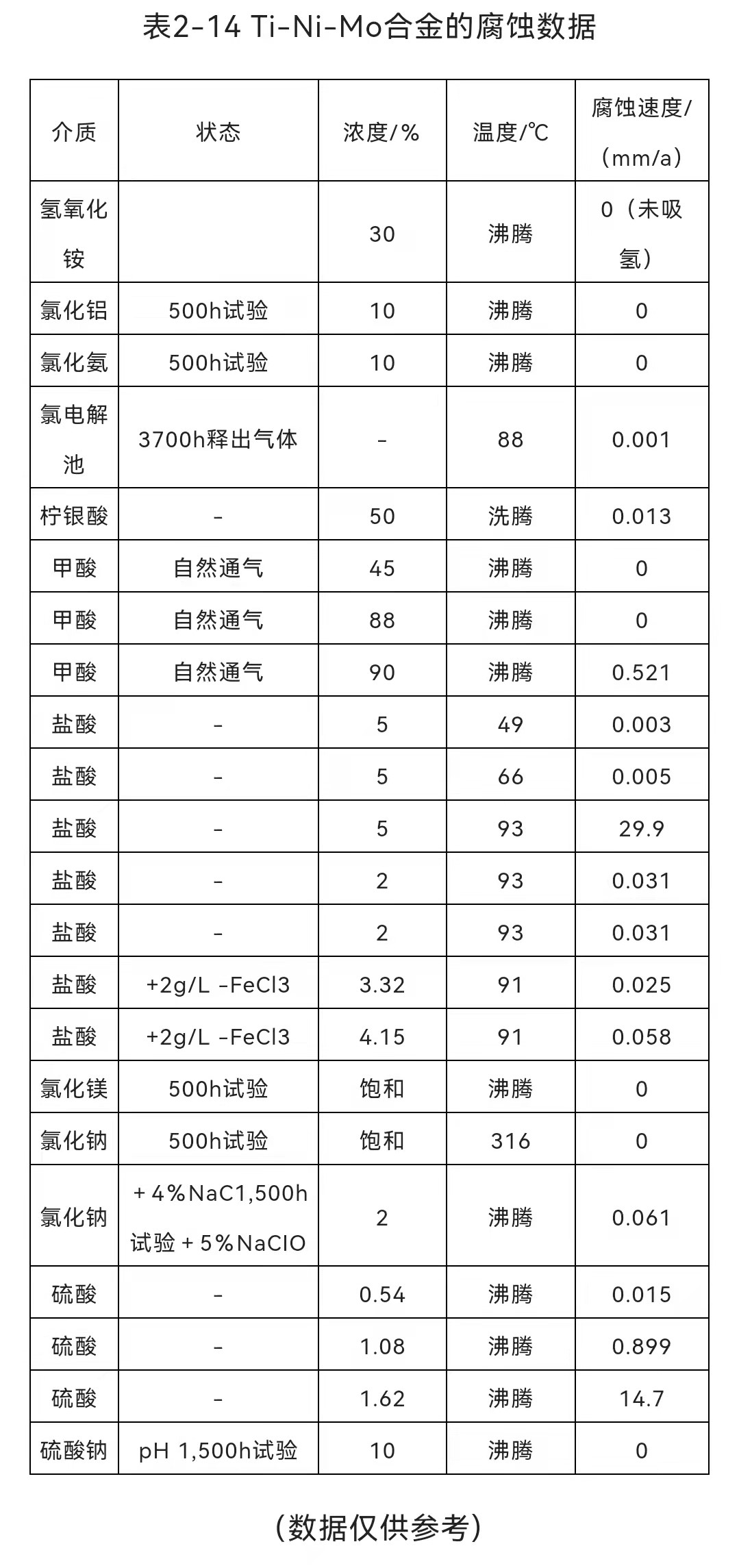

TA10(Ti-0.3Mo-0.8Ni) 鈦合金是一種耐蝕鈦合金，是為了改善純鈦的縫隙腐蝕性能而研制的近α合金，該合金中含有0.3%Mo和0.8%Ni，不僅強化了合金，而且對高溫、低pH值氯化物或弱還原性酸具有良好的抗縫隙腐蝕性能，其耐蝕性顯著優(yōu)于純鈦而接近TA9合金。TA10合金還具有良好的工藝塑性和焊接性能，在化工行業(yè)已經(jīng)得到了廣泛的應(yīng)用。該合金可在退火狀態(tài)下使用，其主要產(chǎn)品有板材、棒材、管材、鍛件和絲材等。國外相近牌號Gr.12（美國）。密度4.54g/m3,室溫彈性模量103~107GPa，硬度HB180～215，相變點890±15℃。耐蝕性能：鎳提高了鈦在鹽酸溶液中的抗縫隙腐蝕能力，但在還原性酸中，Ti-Ni合金的耐蝕性反而低于純鈦。在Ti-Ni合金中適當(dāng)加入鉬可提高其在還原介質(zhì)中的耐蝕性能。
